滚珠丝杆单螺母

您的位置:首页 > 产品展示 > 滚珠丝杆 > 滚珠丝杆单螺母

滚珠丝杆单螺母

所属分类:滚珠丝杆

品名:滚珠丝杆单螺母
产地:广东
主营:滚珠丝杆,梯形丝杠,研磨丝杆

详细信息

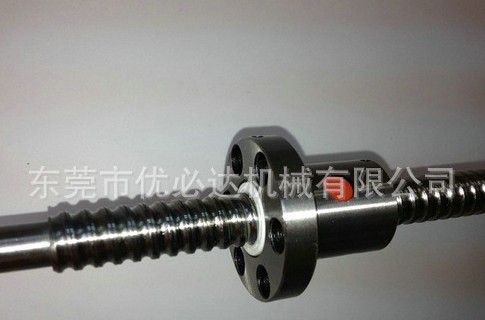

滚珠丝杆单螺母展示:
滚珠丝杆单螺母

结构滚珠螺杆主要为螺杆、螺帽、钢珠、固定座、刮刷器及回流管所构成的,依其循环系统的不同更分为外循环式、内循环式、端塞循环式滚珠螺杆。
滚珠螺杆的结构传统分为内循环结构(以圆形反向器和椭圆形反向器为代表)和外循环结构(以插管为代表)两种。这两种结构也是zui常用的结构。这两种结构性能没有本质区别,只是内循环结构安装连接尺寸小;外循环结构安装连接尺寸大。目前,滚珠丝杠副的结构已有10多种,但比较常用的主要有:内循环结构;外循环结构;端盖结构;盖板结构。
内循环结构反向器的形状有多种多样,但是,常用的外形就是圆形和椭圆形。由于圆形滚珠反向通道较短,因此,在流畅性上不如椭圆形结构。现在,最好的反向器结构为椭圆形内通道结构,由于滚珠反向不通过丝杠齿顶,类似外循环结构,因此,消除了丝杠齿顶倒角误差给滚珠反向带来的影响。但由于制造工艺较复杂,影响了这种结构的推广。
