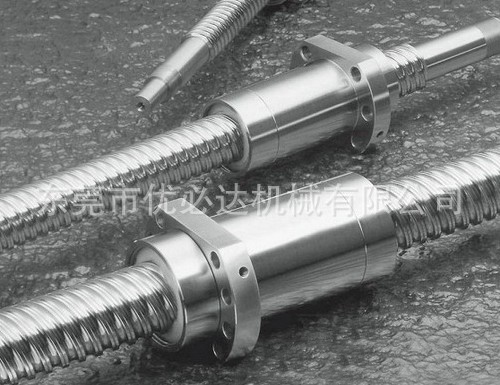

滚珠丝杆螺母展示:
滚珠丝杆螺母的防护和润滑
(1)滚珠丝杆螺母的防护 滚珠丝杆螺母和其它滚动摩擦的传动器件一样,应避免硬质灰尘或切屑污物进 入,因此须装有防护装置。如果滚珠丝杆螺母在机床上外露,则应采用封闭的防护罩,如采用螺旋弹簧钢带套管、伸缩套管以及折叠式套 管等。安装时将防护罩的一端连接在滚珠螺母的侧面,另一端固定在滚珠丝杆的支承座上。如果滚珠丝杆螺母处于隐蔽的位置,则可采用密 封圈防护,密封圈装在螺母的两端。接触式的弹性密封圈采用耐油橡胶或尼龙制成,其内孔做成与螺杆螺纹滚道相配的形状;接触式密封 圈的防尘效果好,但由于存在接触压力,使摩擦力矩略有增加。非接触式密封圈又称迷宫式密封圈,它采用硬质塑料制成,其内孔与螺杆 螺纹滚道的形状相反,并稍有间隙,这样可避免摩擦力矩,但防尘效果差。工作中应避免碰击防护装置,防护装置一有损坏应及时更换。
(2)滚珠丝杠副的润滑 润滑剂可提高耐磨性及传动效率。润滑剂可分为润滑油和润滑脂两大类。润滑油一般为全损耗系统用油: 润滑脂可采用锂基润滑脂,高速时,建议使用的润滑油为 40℃时的黏度指数范围 32~68 cSt (ISO VG 32~68)(DIN 51519)。低速时,建 议使用的润滑油为 40℃时的黏度指数范围在 90 cSt (ISO VG 90)以上。润滑脂一般加在螺纹滚道和安装螺母的壳体空间内,而润滑油则经 过壳体上的油孔注入螺母的空间内。每半年对滚珠螺杆上的润滑脂更换一次,清洗螺杆上的旧润滑脂,涂上新的润滑脂。用润滑油润滑的 滚珠丝杆螺母,可在每次机床工作前加油一次或根据工作要求定时加油。
五,滚珠螺杆在使用时的注意事项 滚珠螺杆为精密的机械零件组装,所以在使用时需注意下列事项:
(1) 因为滚珠螺杆的摩擦很小,如果将没有施加预压(微预压也一样) 的螺杆垂直放置时,螺母会因自重而从螺杆轴上脱落下来,所以垂直使用时,请千万小心。如果螺母脱落螺杆,滚珠会脱落。另外,循环 导管等滚珠循环部也有损坏的危险。若螺母从螺杆上脱落,请与售后技术人员联络。
(2) 因滚珠丝杆螺母的循环部(循环导管,端盖等) 突出在螺母的外部,请注意不可敲击和碰撞。
(3) 请不要把径向负荷,力矩负荷直接加到滚珠螺杆上。如果作用有径向负荷,力矩负荷, 会使螺杆的使用寿命降低或导致螺杆运转不顺畅。
(4) 将螺杆同其它机械零件组合安装时,请不要把螺母从螺杆上取出。如果万一必 须分开时,请使用比螺杆沟槽低径小 1mm 的套管作为辅助制具,将螺母和滚珠一同取下,同时注意不要让滚珠脱落。
(5)滚珠螺杆的螺 纹沟槽是经过淬火和研磨加工的,如果将外部零部件强行打入螺杆轴或螺母边沿时,滚动沟槽上会产生压痕,所以安装零部件时,请注意 不要对螺杆或螺母施加过分外力。
(6)如果滚珠螺杆两端的支撑中心轴线和螺母的中心不同心时,则会对滚珠螺杆产生过分的摩擦阻力, 从而产生扭矩增大,发热等现象。使滚珠螺杆出现早期的磨损,大大缩短其使用寿命。因此,安装时要校正螺杆的“三点一线”。另 外,安装完后请转动螺杆,使螺母在螺杆的有效行程上移动,确认是否有干涉等异常现象。
(7)zui好在螺杆两端加装防撞器,以 避免运转超过行程而损伤滚珠螺杆。
